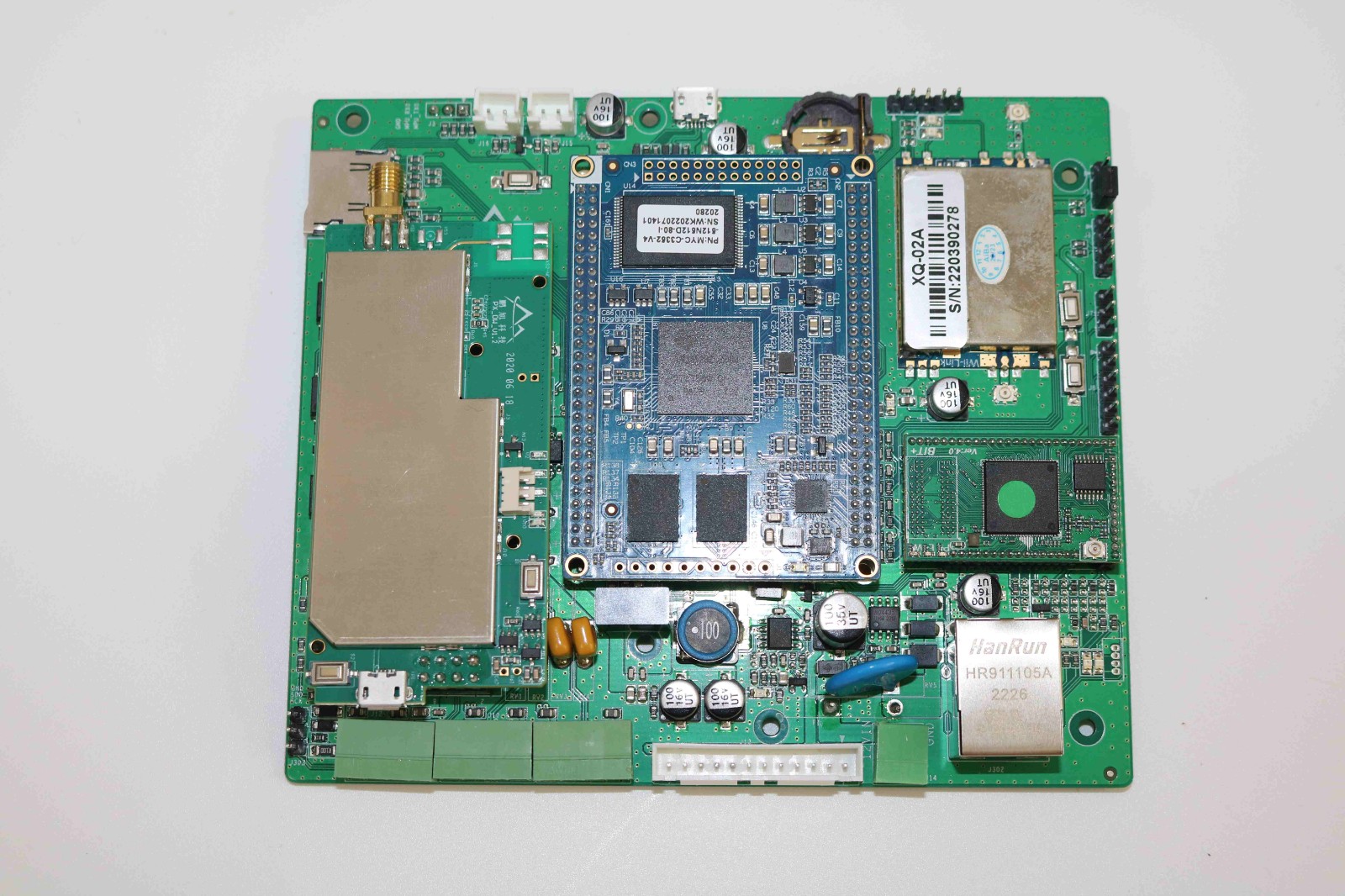

三合一集成主板

名称：UWB高精度定位、WiFi4和数据采集三合一集成主板

简介：主要用于非煤矿山及隧道等复杂工作环境，分站主要为矿山人员设备定位、报警、环境数据监测平台提供数据实时采集、传输、报警、显示和移动设备的网络接入等工能。

WiFi4主板无线传输主要技术参数：

    防爆类型：矿用一般型；

    防护等级：IP66。

  ① 分站与标识卡：UWB通信参数

1.    天线接口数量：1个(外接天线，无馈线直接端口接入)；

2.    天线型号规格：PX-SMA9(SMA头3700-4250MHz)；

3.    天线标称增益：9dBi（棒状天线）；

4.    传输方式：UWB无线脉冲；

5.    工作频率：3774MHz～4243MHz；

6.    发射功率（天线前）：-20dBm～22dBm；

7.    接收灵敏度：-85dBm；

8.    最大位移速度：5m/s；

9.    并发识别数量：80；

10.    与标识卡无线传输距离：400m（无障碍）。

  ② 分站无线WiFi参数：

1.    天线接口数量：1个(外接天线，无馈线直接端口接入)；

2.    天线型号规格：大刀锋双频天线(SMA头2400-2500MHz/5150-5850MHz)；

3.    天线标称增益：12dBi（棒状天线）；

4.    传输方式：无线WiFi、IEEE802.11b/g/n协议；

5.    工作频率：2.40GHz～2.485GHz；

6.    发射功率（天线前）：-20dBm～20dBm；

7.    接收灵敏度：-80dBm；

8.    无线传输距离：200m（无障碍）。

WiFi4主板有线传输主要技术参数：

  ① 分站与下级设备：RS485接口参数

1.    传输口：2路；

2.    传输方式：主从式、半双工、RS485；

3.    传输速率：4800bps；

4.    传输信号工作电压峰峰值：2V～12V；

5.    最大传输距离：500m(使用MHYVRP电缆，芯线截面积不小于0.75mm2)。

  ② 分站与上级设备：工业以太网电口参数

1.    接口数量：1路；

2.    传输方式：TCP/IP电信号传输；

3.    传输速率：100Mbps；

4.    网口信号峰值：≤2.5V；

5.    传输距离：50m（使用矿用通信电缆，单芯截面积不小于0.75mm2）。

设备尺寸：134x115x15（mm）
