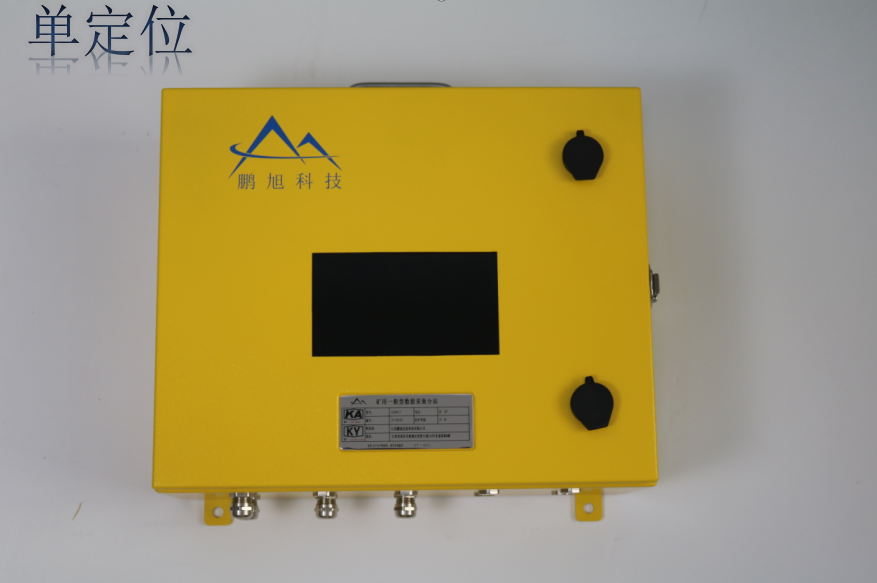

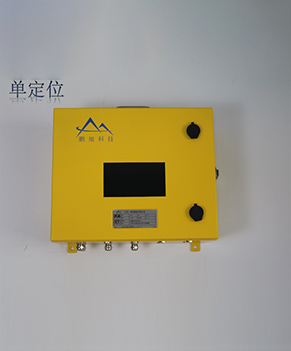

矿用一般型数据采集分站（单定位） KJ-686F

鹏旭科技自主研发多功能定位采集分站KJ-686F（单定位）

简介：

主要用于非煤矿及隧道等复杂工作环境，分站主要为矿山人员设备定位、报警提供数据实时采集、传输、报警、显示等功能。

技术特点和功能优势：

•    人员和设备定位：通过UWB无线定位技术，实现包括对人员、设备或车辆标签卡的精确定位，定位精度在30cm以内, 分站和定位卡识别距离不低于200m。

•    集成数据采集：主要实现对传感器数据的自适应或可配置采集、转换和处理，2路485信号。

•    紧急撤离：设备能接收服务器端下发的紧急撤离信号，并同时开起声光报警功能，提醒人员紧急撤离。

•    集成无线AP功能：采用支持IEEE 802.11n协议的高速无线网卡，将地面网络无限延伸至井下各个中段各个角落，让地面与井下人员和井下与井下人员之间可通过文字、语音和视频等应用数据进行多媒体交互。

•    数据协议：人员设备定位数据、传感器采集数据可统一转换成兼容TCP/IP的以太网协议包通过以太网协议传输到系统后台软件统一解析处理。

•    分站报警功能：可以根据监控中心的下发指令开启声光报警功能，以起到警示作用。

•    自动上报功能：针对2个数据总线采集端口是否接入传感器，可主动向服务器端上报状态，服务器端可根据上报信息进一步配置该传感器类型，从而达到即插即用。

•    标签卡迸发量：支持同时对80张定位标签卡进行精确定位的迸发通信容量。

•    移动识别能力：能可靠识别静态或≤80km/h（20m/s）的高速移动的人员或设备目标。

•    设备供电：设备直流12V供电，并设计电源保护电路，避免损坏内部其它模块。

单定位分站参数：

•    防爆类型：矿用一般型；

•    防护等级：IP66；

•    UWB无线传输速率：110kbps,850kbps,6.8Mbps；

•    UWB无线工作频率：3.77GHz~4.24GHz；

•    UWB传输距离：空旷下直线距离超过400米；

•    通讯接口：2个千兆光口，3个千兆电口；

•    天线接口：1个UWB天线(sma接口)；

•    工作温度：-10℃---60℃；

•    工作电压：DC12V；

•    工作电流：≤600mA；

•    最高开路电压：DC4.2V；

•    环境湿度：不大于95%（25℃）；

•    尺寸：420*345x154.5(mm)。
